Mengkonfigurasi RouterBoard Mikrotik RB 750

shares

Mengkonfigurasi RouterBoard Mikrotik RB 750



Saya akan mengajarkan bagaimana cara Mengkonfigurasi RouterBoard Mikrotik RB 750 Menggunakan Modem Statis ,perlu anda ketahui bahwa RouterBoard  Mikrotik RB 750 mempunyai lima buah port dan ke lima buah port ini saya gunakan semuanya,sebelum anda mengkoneksikan RouterBoard RB 750 anda harus mempunya sebuah jaringan internet dan saya menggunakan modem speedy sebagai jaringan internet dengan IP Address 10.5.50.1 dan sekaligus berfungsi sebagai Gateaway. Untuk aturan IP dalam Mikrotik tidak ada batasan ,artinya IP yang anda buat bebas.

Dapatkan Mikrotik Murah di Bukalapak.

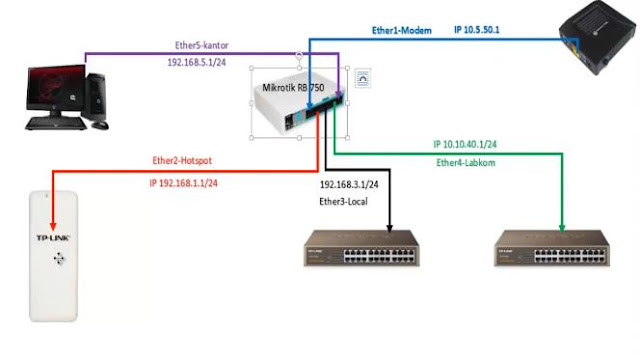

Ether 1  Modem ke Mikrotik  dengan IP 10.5.50.1


Ether 2 Mikrotik Ke AccessPoint TP-Link dengan IP 192.168.1.1/24

Ether 3 Mikrotik Ke HUB/local dengan IP 192.168.3.1/24

Ether 4 Mikrotik Ke HUB/Labkom dengan IP 10.10.40.1/24

Ether 5 PC Ke Mikrotik dengan IP 192.168..5.1/24

Sebelum anda Mengkonfigurasikan Mikrotik anda harus Tau berapa Gateaway pada Modem yang di gunakan untuk koneksi internet ke Mikrotik . Sebelumnya anda perlu ketahui juga untuk mengkonfigurasikan router Mikrotik ini saya menggunakan Software Mikrotik Winbox Loader v2.2.18 jadi sebelum anda mengkonfigurasi anda harus mendownload ini.


Tampilam Mikrotik Winbox Loader v2.2.18






Pada menu Connect to klikmaka akan muncul tampilan seperti gambar berikut



Lalu pada Connect to anda klik  MAC Address




Kemudian pada login isi dengan nama admin sedangkan password dikosongkan saja kerena masi baru di konfigurasi jadi tidak ada passwordnya setelah itu klik Connect



Setelah Connect maka akan Muncul tampilan seperti ini



Pada tampilan ini artinya RouterOS di Full Konfiguras yang maksudnya ialah apakah anda akan menggunakan konfigurasi Default Mikrotik Jika Iya Maka klik Ok, karena saya tidak menggunkan konfigurasi yang ada pada mikrotik artinya saya akan membuat Konfigurasi Mikrotik maka saya pilih Remove Configuration



Ini adalah Tampilan Menu konfirgurasi Mikrotik




Pertama Kita Konfigurasikan Interface caranya klik menu Interface



Setelah di klik maka akan tampil Seperti ini



Perlu di ingat lagi Ini lima RouterBoard atau lima  buah port yang saya gunakan





Agar tidak keliru atau tidak tahu, kita dapat ubah namanya dengan klik 2 kali pada menu ether jika sudah di klik 2 maka akan tampil menu Interface <ether1>




Selanjutnya saya tulis Name ether 1 Public  karena langsung terhubung dengan modem





Setelah itu Klik Apply kemudian Klik OK




Lakukan hal sama seperti di atas  pada ether 2 sampai 5 jika :

Ether 2




Ether 3



Ether 4



Ether 5




Langkah Konfigurasi Interface sudah selesai




Setelah itu kita konfigurasi IP Address untuk setiap interface pada Mikrotik caranya dengan klik menu IP Kemudian klik Address




Maka Akan tampil seperti Ini





Selanjutnya Saya akan membuat IP Address yang sudah Saya buat sebelumnya , pertama  Klik
untuk membuat Address



Dan Ini IP Address saya 10.5.50.2/30 dan interface yang saya gunakan adalah  ether 1 public,kosongkan Network kemudian klik Apply dan Ok.




Dapat dilihat bahwa Konfigurasi dari IP ether 1 sudah selasai



Lakukan cara yang sama seperti sebelumnya untuk 2-5 Hanya membuat IP dan mengganti Interfacenya saja.


Ether 2 HotSpot



Ether 3 Local



Ether 4 Labkom



Ether 5 Kantor




Kemudian saya akan mengurutkan IP Address dari setiap Interface  dengan cara klik Interface



Setelah di urutkan akan jadi seperti ini





Tahap Konfigurasi IP Address dari setiap User Interface sudah selesai

Selanjutnya kita akan mengkonfigurasi DNS denngan cara klik Menu IP kemudian Klik DNS




Setelah di Klik akan muncul seperti ini




Perlu anda ke tahui bahawa modem yang saya gunakan adalah menggunakan IP Address Statis artinya jika satu buah computer terkoneksi ke sebuah modem in tidak tidak menggunakan langsung ke mikrotik atau ke PC ini langsung terhubung ke modem  harus menginputkan ip secara manual, konfigurasi modem dhcc dengan statis berbeda kali ini saya akan menggunakan koneksi mikrotik deng an menggunakan modem statis




Gambar ini hanya comtoh


Jdi caranya adalah setelah Konfigurasi IP Address klik menu IP DNS





Sedangkan untuk konfigurasi Ip Address model DHCP, harus menggunakan IP DHCP Client




Setelah di klik akan muncul




Karena saya sudah menggunakan koneksi modem statis artinya menginput IP secara Manual sekarang saya mennggunakan menu IP kemudian DNS




Setelah di klik DNS maka akan Muncul seperti ini


Setelah di klik  Settings maka akan muncul menu dialog DNS Settings




Selanjutnya saya akan mengisi DNS pad mikrotik ini caranya adalah klik  tand + kemudian pada server saya isikan pada DNS dan DNS ,yang saya gunakan adalah DNS open DNS

Kemudian saya menambahkan DNS yang lain juga dengan open DNS kemudian klik Allow Remote request agar permintaan internet client dapat di terima oleh Mikrotik Lalu Klik Apply kemudian Ok.




 Langkah selanjutnya membuat Route caranya dengan klik menu IP kemudian Routes


Tampilanya seperti ini , fungsi dari route ini adalah intuk menjebatani antara Miktrotik & Modem




Dan sekarang saya akan membuat route dari Modem ke Mikrotik dan caranya adalah Klik setelah di klik akan tampil seperti ini



Kemudian biarkan Dst Address kita di 0.0.0.0/0  ( artinya untuk semua jaringan ) Gateaway di ruba menjadi 10.5.50.1 (IP addres modem dengan Gateway tidak boleh sama).


Jika  ada tanda reachable ether 1-Public berarti koneksi Modem ke Mikrotik terhubung dengan baik kemudian klik Apply dan OK




Langakah terakhir adalah membuat IP Firewall, klik IP kemudian klik Firewall




Akan muncul seperti ini klik menu NAT




Klik tombol +  maka muncul tab New NAT Rule



Pada menu General chainnya adalah srcnat kemudian Out interfacenya ether 1public ( ke modem )




Kemudian di menu Actionnya  pilih masquerade lalu Apply dan klik Ok




Jadi lima langkah tadi jangan sampai terlewatkan

1.      1. Konfigurasi Interface
2.    2.  Konfigurasi IP Address
3.    3.  Konfigurasi DNS
4     4.. Konfigurasi Routes
.      5Konfigurasi Firewall NAT





Sekarang saya akan mengecek apakan mikrotik ini terhubung dengan Modem caranya dengan klik New Terminal lalu muncul seperti gambar berikut




Dan saya akan melakukan ping




Jika berhasil Maka Akan Muncul Seperti ini




itulah cara Mengkonfigurasi RouterBoard Mikrotik RB 750 . Sekian dan Terimakasih

Mohon maaf apa bila ada kekeliruan dalam membuat artikel ini.
